Furuno FAR-3000 — серия судовых РЛС c ЭНК, Furuno
Новые РЛС FURUNO с отображением ЭНК. Для РЛС этой серии были специально разработаны новые излучатели — XN-12CF, XN-20CF, XN-24CF и SN-36CF.
Эти излучатели имеют повышенный срок службы, так как разработаны с учетом подавления аэродинамического сопротивления и предотвращения резких скачков температуры.
Аналоговые сигналы преобразуются в цифровые в антенном блоке и передаются в расположенный под палубой судна блок процессора через сеть Ethernet. Данная сетевая технология исключает потерю усиленного сигнала между антенным блоком и блоком процессора, которую можно наблюдать в традиционной радиолокационной системе.
ОСНОВНЫЕ ВОЗМОЖНОСТИ И ОСОБЕННОСТИ:
Новые антенные блоки разработаны с учетом подавления аэродинамического сопротивления и предотвращения резких скачков температуры
Благодаря использованию бесщеточного электродвигателя постоянного тока снижается потребность в техническом обслуживании
Сетевая линия связи Ethernet служит для соединения антенны и установленного под палубой процессора
Дополнительный преобразователь сигналов LAN позволяет удлинять кабель между антенной и процессором или использовать имеющиеся кабели при модернизации.
Твердотельный приемопередатчик (для S-диапазона). Не требуется менять магнетрон.
Улучшенная функция сопровождения цели (СС). Захват цели занимает всего несколько секунд
Работа со следующими картами: ИМО/МГО S57 ред. 3 в векторном формате (схема защиты данных ЭНК МГО S63), карты C-MAP и CM-93/3 в векторном формате
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Выходная мощность:
FAR-3210/3310 — 12 кВт
FAR-3220/3320/3320W — 25 кВт
FAR-3230S/3330S/3330SW — 30 кВт
FAR-3230S-SSD/3330S-SSD — 250 Вт (что эквивалентно 30 кВт с магнетроном)
Скорость вращения: 24 или 48 об/мин
Частота: Х-диапазон: 9410 МГц ± 30 МГц, S-диапазон: 3050 МГц ± 30 Мгц
Разрешающая способность по пеленгу: 1,9° (XN12СF), 1,23° (XN20СF), 0.95° (XN24СF), 1.8° (SN36СF)
Минимальная дальность обнаружения: 22 м

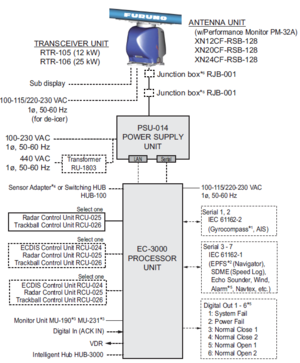

СХЕМА ПОДКЛЮЧЕНИЯ
(нажмите для увеличения)
МОДЕЛИ: FAR-3210/3220-BB
